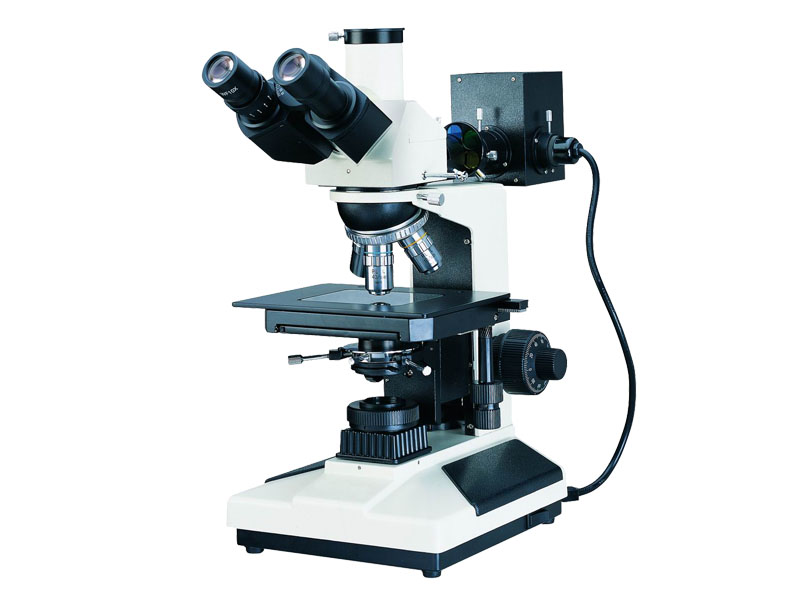

YKJ-200型透反射正置金相显微镜
一、仪器的用途:
YKJ-200C/ YKJ-200E系列透反射正置金相显微镜适用于对透明和不透明物体进行显微观察。本仪器采用长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。
二、仪器特点:
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲ YKJ-200系列可灵活搭配工业摄像器和数码相机,可在电脑软件上成像,图像便于保存,也可选配专业分析软件进行测量尺寸和自动金相分析等操作,可保存打印专业分析报告等。
▲ 透反射照明系统可同时照明物体,某些物体可以看到其特殊效果。
三、技术参数
1.目镜
类别 | 放大倍数 | 视场(mm) |
大视野目镜 | 10x | Φ18 |
2.物镜
类 别 | 放大倍数 | 数值孔径 | 工作距离(mm) |
平场消色差物镜 | 5X | 0.12 | 18.3 |
10X | 0.25 | 8.8 | |
40X | 0.60 | 3.73 | |
60X | 0.75 | 1.34 |
3.光学放大倍数:50X-1600X;电脑型成像倍数:100X-2600X(以17英寸显示屏为例)
4.观察头: 三目镜,倾斜30˚,(内置检偏振片,可进行切换)。
5.转换器:四孔内向式滚珠内定位
6.载物台:双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm)
7.调焦机构:粗微动同轴调焦, 粗动松紧可调,带锁紧和限位装置板,微动格值:2μm
8.滤色片:红、蓝、绿及磨砂玻璃滤色片
9.照明装置:落射:6V 20W,卤素灯, 亮度可调,内置视场光栏、孔径光栏、起偏振片;
透射:6V 20W,卤素灯, 亮度可调,阿贝聚光镜NA.1.25可上下升降、集光器
10.特有防霉系统
四、扩展成像系统
电脑型(YKJ-200C): 1.显微镜 2.适配镜 3.摄像器(CCD+图像采集卡/CMOS) 4.计算机(选)
数码型(YKJ-200E): 1.显微镜 2.适配镜 3.数码相机
五、选购件
1.目镜: 10X分化 16X 2.物镜: 20X 25X 50X 80X 100X(干) 100X(油)
3.专业测量计数软件 4.金相组织图谱分析评级软件
5.计算机
